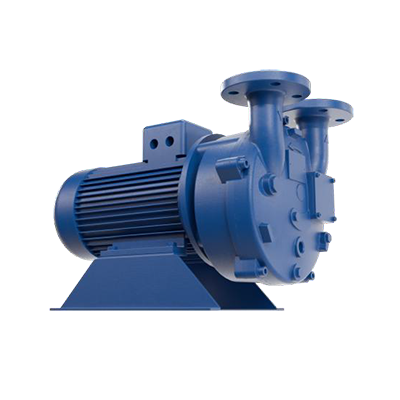

VSM : Monobloc
Le moteur est directement monté sur la pompe
Simplicité – compacité – prix attractif
- Groupe 0 : VSM 25-05
- Groupe 1 :
-
- VSM 40-06 + VSM 40-08
-
- Groupe 2 :
-
- VSM 65-08 + VSM 65-11
-
Débit maxi VSM = 442 m3/h
Puissance maxi VSM = 7.5 kW
VSL : Version Montage Lanterne
Le moteur est monté sur la lanterne et relié à la pompe par un accouplement
La pompe possède ses propres roulements
Pas de lignage, puissance transmissible plus élevée que monobloc, fiabilité
- Groupe 1 :
-
- VSL 40-06 + VSL 40-08
-
- Groupe 2 :
-
- VSL 65-06 + VSL 65-11 + VSL 65-17
-
Débit maxi VSL = 600 m3/h
Puissance maxi VSL = 11 kW

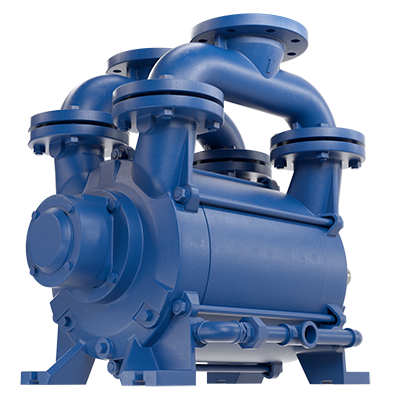

VSB : Version Montage sur base
Le moteur est monté sur un châssis commun et relié à la pompe par un accouplement
La pompe possède ses propres roulements
Lignage du groupe nécessaire, puissance transmissible non limitée.
- Groupe 3 :
-
- VSB 100-200 + VSB 100-30
-
- Groupe 4 :
-
- VSB 125-26 + VSB 125-40
-
Débit maxi VSB = 2200 m3/h
Puissance maxi VSB = 45 kW
Description
La pompe VS est une pompe à vide conçue pour l’aspiration de gaz. Il peut s’agir d’air ou de gaz issus de l’évaporation de liquides.
Fonctionnement
Grâce à sa turbine et ses aubages spécifiques et son anneau liquide, elle est capable de créer rapidement un vide jusqu’à 33 mbar absolus soit environ 3% de la pression atmosphérique normale.
L’anneau liquide est entretenu par un faible débit d’eau ou de liquide compatible que l’on injecte dans le corps de pompe.
Sa conception moderne met en œuvre plusieurs brevets d’inventions qui faciliteront les opérations de maintenance et augmenteront sensiblement la fiabilité :
- Clapet de décharge en PTFE, accessible de l’extérieur, en face avant, sans démontage de la pompe
- Réglage du jeu fonctionnel grâce à une vis/molette de précision sans cales fastidieuses
- Utilisations de joints solides et non de joint liquide pour les étanchéités
- Garniture mécanique simple normalisée : Marque au choix + modèles chimiques disponibles avec joints FFPM
Applications
-
Vide industriel
-
Air neutre ou corrosif : Fonte ou Inox 316 disponible sur toute la gamme
-
Secteurs multiples : Chimie, nucléaire, Agro-alimentaire, Pharmacie, traitement de surface, Emballage, Conditionnement…
Caractéristiques techniques
-
Type : Pompe à Vide métallique mono-étagée
-
Vide max. : 33 mBar Abs
-
Puissance max. : 45 kW
-
Matériau du corps : Fonte GJL 200 ou Inox AISI 316
